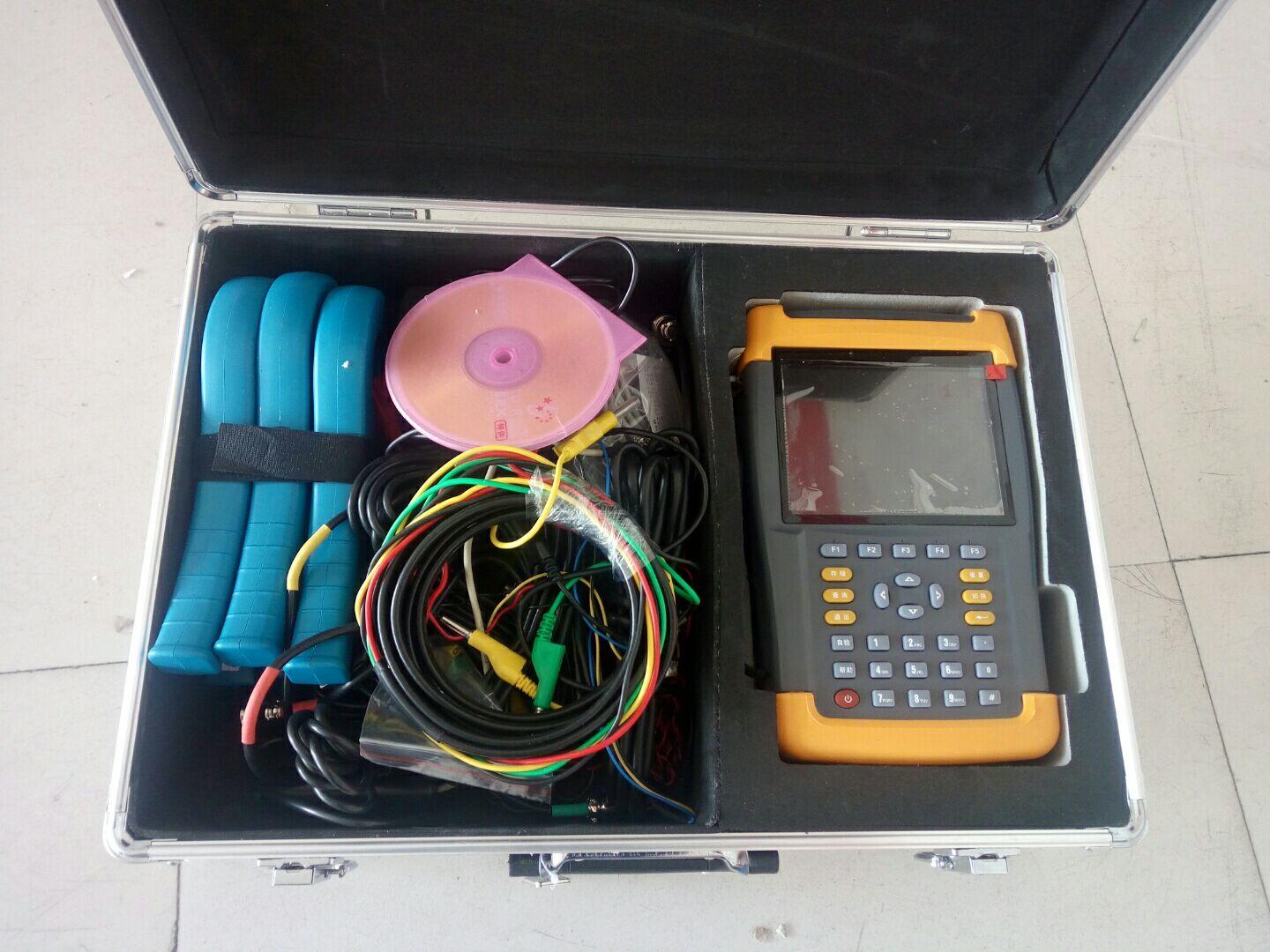

三相多功能标准电能表是我公司开发的高精度多功能宽量程标准电能表。其精度等级为0.02级。重量轻，体积小，精度高，采用DSP、嵌入式技术，以及温度自动平衡技术和其他补偿技术，指标稳定，功能丰富，界面新颖，操作清晰简单，工作可靠。可大范围的应用于电能计量行业、电能实验室和其他有关部门，既可以在实验室使用，又能携带到现场工作。注意：为确保您的工作顺顺利利地进行，更为确保您和您使用的设备的安全，请您在使用本产品前仔细阅读本说明书。第二章 功能特点 1.采用标准便携铝机箱，体积更小（目前为国内同种类型的产品体积小355*145*185mm）重量更轻（7.5公斤），更便利携带。 2. 宽量程测量：电压测量范围（相电压）：1～560V。 电流测量范围： 10mA ～120A 3. 多种方式测量：可在单相、三相四线Y/三线Δ等各种接线方式下对交流电压、电流、功率（有功功率、无功功率、视在功率）及电能进行4象限测量；其中无功功率及电能可进行真无功、夸相无功、人工中性点无功等多方式测量。 4. 多功能测量： a. 电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。 b. 电压、电流、功率稳定度测量（多达5种功率稳定度算法）。 c. 电压、电流三相幅度不对称度测量。 d. 电压、电流三相不平衡度测量。 e.相位不对程度测量。 f. 向量图显示，多种向量图显示方式（顺时针旋转、逆时针旋转；12：00点钟、3：00点钟基准位置可选；参考基准可变；相位显示方式：0～360o或±180o可设置）以满足各种显示习惯。 g. 波形显示，谐波分析，失真度计算。频谱图显示；可显示谐波的幅值、含量、相位。频谱图具有放大功能。 h. 需量测量 j. 测量被检表电表常数、频率。 k. 基波功率测量。 l. 可同时校验3路不一样的表的误差（有功、无功、视在、电压、电流）。 m. 3路脉冲输出口，常数可分别设置（自动或手动设置），常 数的类型也可分别设置：有功、无功、视在、电压、电流。 n. 可校验由3块单相表组成的装置的综合误差。 o. 可作为3块单相标准表使用。 5. 基波功率测量：既可测全功率（包括基波和各次谐波的功率），也可只测基波功率。 6. 电能误差校验：可校验电能表及电能表检定装置的电能计量误差和标准偏差估计值。并且脉冲数、被校表常数可自动设置，以提升工作效率。特别是对多常数的标准表、电能表检定装置，用起来更加方便。特殊补偿技术，在小负荷时不会因负荷太小（电能脉冲频率太低）而引起误差的跳动太大。 可显示当前误差、标准偏差估计值、平均误差。 7．谐波分析：可分析工频电压、电流的51次以下谐波。 8. 数据和图形显示：可直观显示测量工作状态和多种测量数据。可直观显示被测电压、电流的波形，电压、电流相位矢量图、谐波分析波棒图。 9. 手动或自动量程切换。 10.具有存储功能，可存储30组数据记录。并可根据条件检索查阅。 11.具有拼音输入法：可输入汉字、字母、符合 12.接线：宽量程电流输入端子公用，改变电流无需改变接线.多用途: 可作为标准表，也可作为电能表检定装置测试仪。可单独使用，也可与PC机通讯遥控使用，还可配检定装置使用。 14. 多种通讯接口： RS232（RS485、USB选配），采用异步通信时：波特率可设置。 15. 配置5.7寸640*480点阵TFT彩色液晶显示器，显示清晰，色彩逼线. 操作：人性化设计，功能合理组合，操作非常简捷。

  先将电压线首端的黄、绿、红插棒分别接到仪器面板相应的A、N、C电压端子上（即黄色插棒接到电压端子UA上，绿色插棒接到电压端子UN上，红色插棒接到电压端子UC上，UB端子不接线），电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上；将电流线的首端A、C两相插棒按颜色接到仪器面板相应的电流端子上（B相线不用），有极性端标记的接电流正端，无标记的接电流负端，电流线末端的鳄鱼夹（或插片）接到端子排两侧（I+接到远离表计侧，I-接到靠近表计侧），然后将端子排的连片打开。打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
